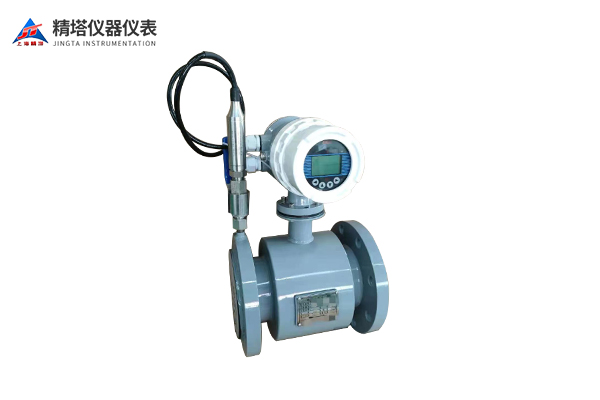

帶壓力電磁流量計
在現代工業生產中，準確測量流體的流量是確保生產過程穩定性和質量的關鍵環節。而在流量測量技術中，帶壓力電磁流量計作為一種專業的儀器設備，正逐漸成為許多行業的選擇。
咨詢熱線：021-5608 9855
聯系我們
在現代工業生產中，準確測量流體的流量是確保生產過程穩定性和質量的關鍵環節。而在流量測量技術中，帶壓力電磁流量計作為一種專業的儀器設備，正逐漸成為許多行業的選擇。
JT系列電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設，河流疏浚等領域的流量計量。
| 測量介質： | 污水、自來水、強酸強堿、泥漿、礦漿等導電液體 |
| · 量程范圍： | 0.1-15m/s |
| · 輸出信號： | 4～20mA、脈沖/頻率 |
| · 精度等級： | 0.5級、1.0級 |
| · 介質溫度： | -20～+160℃ |
| · 防爆等級： | ExdiaⅡ CT6 Gb |
| · 防護等級： | IP65，IP67，特殊訂制最高可達IP68 |
工作原理：
帶壓力電磁流量計結合了電磁流量計和壓力傳感器的功能，采用法拉第電磁感應定律和艾米爾傳感器定律，通過測量流體流過管道時的電磁感應信號，并結合壓力傳感器提供的壓力數據來計算實時流量值。
1. 電磁流量傳感器發射一個電磁場，當液體流經管道時，產生感應電壓。
2. 壓力傳感器測量管道內的壓力變化，并將其轉換為電信號。
3. 信號處理單元接收來自電磁流量傳感器和壓力傳感器的信號，進行處理和修正，得出準確的流量讀數。
4. 流量數據可以通過顯示器或輸出接口以數字或圖形形式顯示，并可供其他系統進一步處理。
電磁流量計的工作原理基于法拉第電磁感應定律，如圖一。
當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢(E)，此感應電勢由兩個測量電極檢出，數值大小與流速和磁場的磁感應強度大小成正比，其值為：E=B.V.D.K。
公式中：
K-與磁場分布及軸向長度有關的系數 B-磁感應強度
V-導電液體平均流速 D-電極間距(測量管內直徑)
產品特點：
1. 準確性提升：通過實時修正流量讀數，考慮管道內的壓力變化，可以大幅提高測量精度。
2. 多功能性：除了流量測量功能外，還能同時監測管道內的壓力變化，提供重要的工藝控制和安全保障數據支持。
3. 可靠性增強：結構穩固，傳感器精密，能夠在惡劣工作環境下長期穩定運行，保障生產連續性。
4. 易安裝與維護：結構簡單，安裝方便，且維護成本低，能夠節省人力和時間成本。
技術參數：
| 執行標準公稱通經（mm）（特殊規格可定制） | 電磁流量計（JB/T9248-2015） |
| 管道式四氟襯里：DN15-DN2000 | |
| 管道式橡膠襯里：DN65-DN3000 | |
| 管道式F46襯里：DN4-DN600 | |
| 流動方向 | 正，反，凈流量 |
| 量程比 | 150:1 |
| 重復性誤差 | 測量值的±0.2% |
| 精度等級 | 0.5級，1.0級 |
| 襯里耐溫 | 常規橡膠襯里：-20～+60℃ |
| 高溫硅氟襯里：-20～+150℃ | |
| 聚四氟乙烯襯里：-20～+120℃ | |
| F46/PFA襯里：-20～+180℃ | |
| 額定工作壓力（高壓可定制） | DN6～DN50≤4.0MPa |
| DN65～DN300≤1.6MPa | |
| DN350～DN1000≤1.0MPa | |
| DN1200～DN3000≤0.6MPa | |
| 流速范圍 | 0.1-15m/s |
| 電導率范圍 | ≥20μs/cm |
| 信號輸出 | 4～20mA，脈沖/頻率 |
| 通訊輸出 | RS485-MODBUS、RS232、Hart、Profibus，GPRS |
| 供電電源 | 220VAC或24VDC |
| 要求直管段長度 | 上游≥5DN，下游≥3DN |
| 連接方式（其他可特定） | 流量計與配管之間采用法蘭連接 |
| 防護等級 | IP65，IP67，特殊訂制最高可達IP68 |
| 環境溫度 | -25～+60℃ |
| 相對濕度 | 5%～95% |
| 消耗總功率 | 小于15W |
應用領域：
1. 化工工業：用于測量各種液體的流量，例如酸堿溶液、溶劑等。
2. 石油與天然氣工業：用于測量油、天然氣等的流量，實現生產過程的監控與控制。
3. 制藥工業：用于藥液的輸送和流量測量，確保制藥過程的精確性和安全性。
4. 水處理與環保工業：用于測量污水、廢水等的流量，并提供數據支持進行環境監測和治理。
5. 食品與飲料工業：用于測量各種食品和飲料的流量，確保生產過程的衛生和質量。
選型注意事項：
1. 流量范圍：根據實際需求選擇合適的流量范圍，確保電磁流量計在正常工作范圍內。
2. 介質性質：考慮液體的電導率、溫度、壓力以及腐蝕性等特性，在選型時選擇合適的電磁流量計材質和襯里材料。
3. 安裝條件：根據管道直徑、流速要求和安裝空間等因素，選擇合適的電磁流量計安裝方式（插入式、側裝式等）。
4. 環境要求：考慮工作環境的溫度、濕度、震動等因素，選擇具有良好耐環境能力的電磁流量計。
5. 功能要求：根據實際應用需要，選擇具備報警功能、遠程監測和通信接口等特點的電磁流量計。
帶壓力電磁流量計作為流量測量領域的重要裝備，通過結合電磁流量計和壓力傳感器的功能，能夠提供準確、可靠的流量數據，并在多個行業和領域中起到關鍵作用。隨著工業自動化水平的不斷提高和技術的不斷進步，帶壓力電磁流量計將會有更廣泛的應用前景，為工業生產提供更精確、更可靠的流量測量解決方案。
