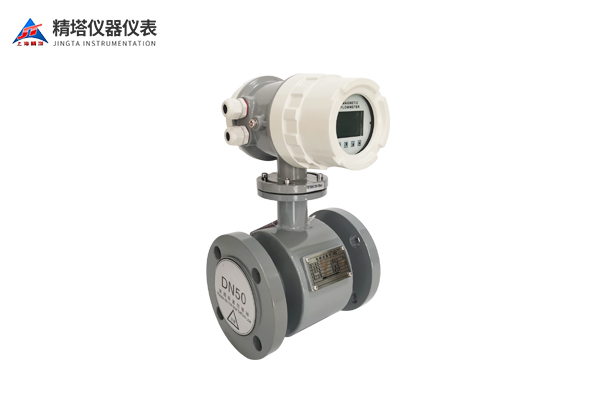

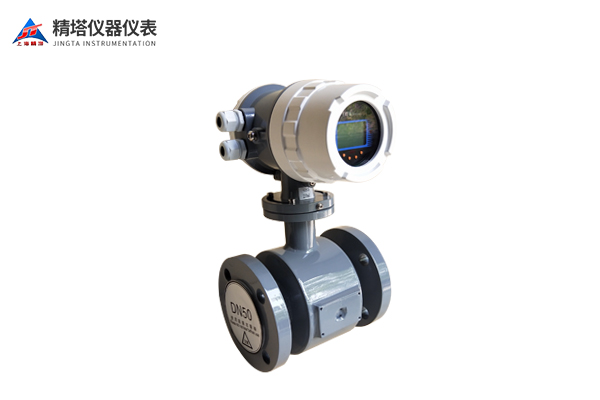

DN50一體式電磁流量計
一體式電磁流量計是一種集成了傳感器和轉換器功能于一體的流量測量設備，具有簡單方便安裝、占用空間小、操作維護便捷等特點。該類型的電磁流量計廣泛應用于工業領域的流體測量和控制，為流程監測和自動化控制提供了可靠的技術支持。
咨詢熱線：021-5608 9855
聯系我們
一體式電磁流量計是一種集成了傳感器和轉換器功能于一體的流量測量設備，具有簡單方便安裝、占用空間小、操作維護便捷等特點。該類型的電磁流量計廣泛應用于工業領域的流體測量和控制，為流程監測和自動化控制提供了可靠的技術支持。
JT系列電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設，河流疏浚等領域的流量計量。
| 測量介質： | 污水、自來水、強酸強堿、泥漿、礦漿等導電液體 |
| · 量程范圍： | 0.1-15m/s |
| · 輸出信號： | 4～20mA、脈沖/頻率 |
| · 精度等級： | 0.5級、1.0級 |
| · 介質溫度： | -20～+160℃ |
| · 防爆等級： | ExdiaⅡ CT6 Gb |
| · 防護等級： | IP65，IP67，特殊訂制最高可達IP68 |
工作原理：
一體式電磁流量計將傳感器和轉換器集成在一個外殼內，形成一個整體結構，減少了安裝過程中的連接件和管道長度，使得安裝更加簡便快捷。傳感器部分采用電磁感應原理來測量流體的流速，通過傳感器內部的電極對流體進行測量，并將信號傳輸至集成的轉換器進行處理，最終輸出標準的電信號進行監測和控制。
電磁流量計的工作原理基于法拉第電磁感應定律，如圖一。
當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢(E)，此感應電勢由兩個測量電極檢出，數值大小與流速和磁場的磁感應強度大小成正比，其值為：E=B.V.D.K。
公式中：
K-與磁場分布及軸向長度有關的系數 B-磁感應強度
V-導電液體平均流速 D-電極間距(測量管內直徑)
應用領域：
一體式電磁流量計廣泛應用于化工、冶金、石油、水處理、食品加工等行業的流體測量和控制領域。由于其安裝簡便、操作方便的特點，常被用于需要頻繁更換測量點或?qū)Π惭b空間要求較高的場合，為工業生產提供了高效、穩定的流量監測解決方案。
產品特點：
測量不受流體密度、粘度、溫度、壓力和電率變化的影響;
測量管內無阻流部件，無壓損，直管段要求低，對漿液測量有獨特的適應性。
公稱通徑DN6-DN3000覆蓋范圍寬，襯里和電極有多種選擇，能適用多種測量介質，具有良好的耐腐蝕性和耐磨損性;
轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小;
轉換器采用32位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1，可以根據用戶實際需要在線修改量程;
高清晰度背光LCD顯示，中英文菜單操作可選，使用方便，操作簡單，易學易懂;
具有RS485-MODBUS、RS232、Hart和Profibus等數字通訊信號輸出(選配);
具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能;
采用SMD器件和表面安裝(SMT)技術，電路可靠性高;
紅外手操器操作，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配);
內部有三個計量器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄掉電時間(選配);
可用于相應的防爆場合;
技術參數：
| 執行標準公稱通經（mm）（特殊規格可定制） | 電磁流量計（JB/T9248-2015） |
| 管道式四氟襯里：DN15-DN2000 | |
| 管道式橡膠襯里：DN65-DN3000 | |
| 管道式F46襯里：DN4-DN600 | |
| 流動方向 | 正，反，凈流量 |
| 量程比 | 150:1 |
| 重復性誤差 | 測量值的±0.2% |
| 精度等級 | 0.5級，1.0級 |
| 襯里耐溫 | 常規橡膠襯里：-20～+60℃ |
| 高溫硅氟襯里：-20～+150℃ | |
| 聚四氟乙烯襯里：-20～+120℃ | |
| F46/PFA襯里：-20～+180℃ | |
| 額定工作壓力（高壓可定制） | DN6～DN50≤4.0MPa |
| DN65～DN300≤1.6MPa | |
| DN350～DN1000≤1.0MPa | |
| DN1200～DN3000≤0.6MPa | |
| 流速范圍 | 0.1-15m/s |
| 電導率范圍 | ≥20μs/cm |
| 信號輸出 | 4～20mA，脈沖/頻率 |
| 通訊輸出 | RS485-MODBUS、RS232、Hart、Profibus，GPRS |
| 供電電源 | 220VAC或24VDC |
| 要求直管段長度 | 上游≥5DN，下游≥3DN |
| 連接方式（其他可特定） | 流量計與配管之間采用法蘭連接 |
| 防護等級 | IP65，IP67，特殊訂制最高可達IP68 |
| 環境溫度 | -25～+60℃ |
| 相對濕度 | 5%～95% |
| 消耗總功率 | 小于15W |
產品優勢：
1. 一體化設計：集成傳感器和轉換器于一體，簡化了安裝過程，節省空間，降低了安裝成本。
2. 安裝便捷：由于整體結構設計，安裝過程簡單快捷，適用于需要頻繁更換測量點的場合。
3. 操作維護方便：一體式設計減少了連接件，降低了泄漏風險，減少了維護工作量。
4. 高精度：一體式電磁流量計具有較高的測量精度，能夠穩定準確地測量各種液體的流量。
一體式電磁流量計作為一種集成化設計的流量測量設備，在工業領域具有重要的應用意義。其簡便的安裝方式、便捷的操作維護以及高精度的測量性能，使其成為工業生產中不可或缺的重要工具，為流體流量的監測和控制提供了可靠保障。
